Descripción

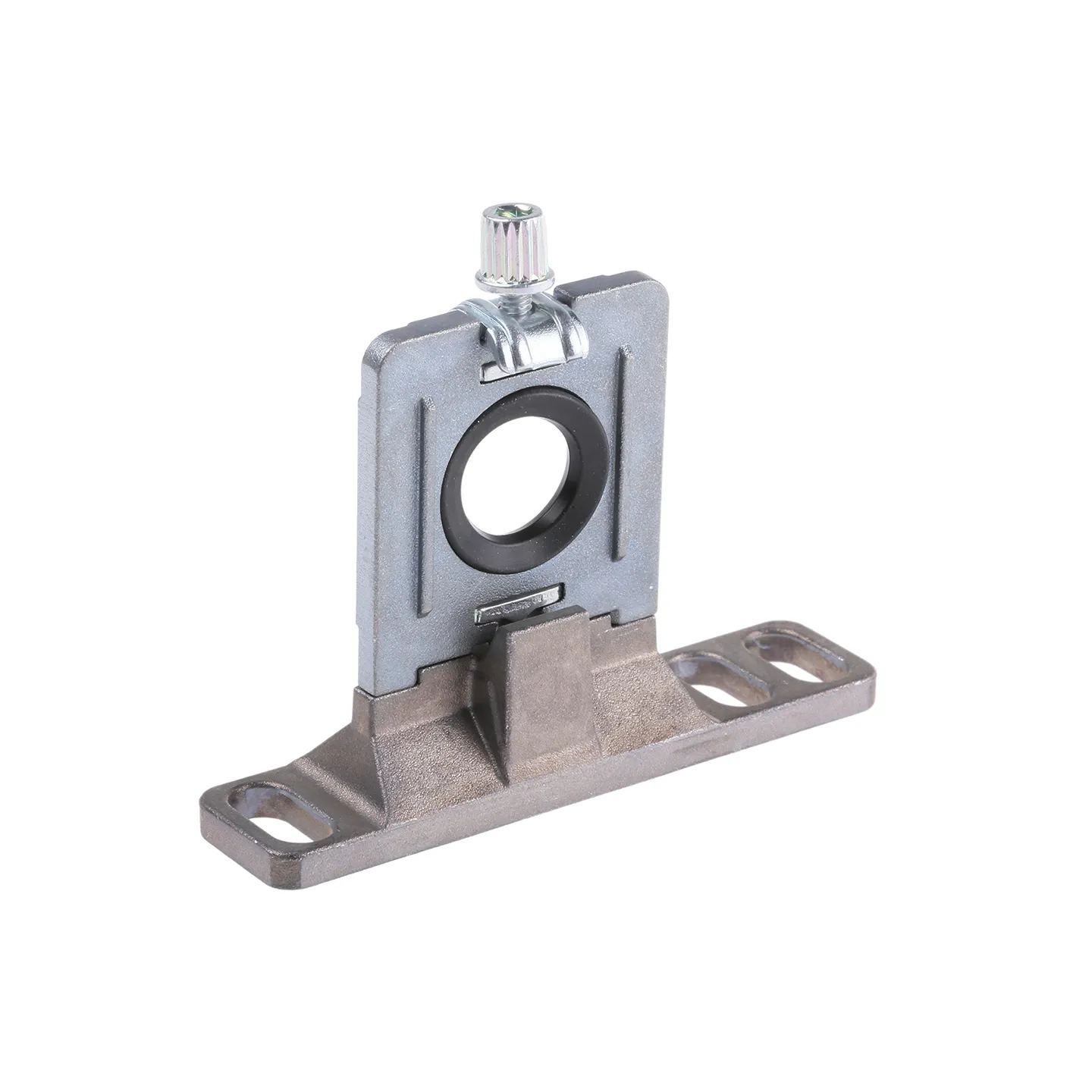

Soporte de montaje con espaciador modular integrado (Spacer with Bracket) perteneciente al sistema de preparación de aire modular Serie AC / FRL, fabricado por SMC CORPORATION [Modelo: Y200T]. Diseñado para la interconexión mecánica, soporte y fijación a panel o pared de combinaciones de unidades FRL modulares (Filtro, Regulador y Lubricador) de tamaño de cuerpo AC20 / AF20 / AR20 / AL20, proporcionando una unión rígida, alineación precisa y sellado hermético entre módulos neumáticos en sistemas de automatización industrial.
Nota técnica: El número de parte Y200T corresponde al soporte/espaciador modular SMC para unidades FRL serie AC20. Para conectores en codo de 4 mm tubing a rosca M5, la referencia estándar de SMC corresponde a la serie KQ2L (ej. KQ2L04-M5A).
Características y Especificaciones Técnicas
- Tipo de Componente: Espaciador con soporte de fijación para unidades FRL modulares (Spacer with Bracket).
- Familia / Serie: Serie AC20 (Accesorios de preparación de aire modular).
- Compatibilidad de Equipos: Unidades SMC tamaños AC20, AF20, AR20, AL20, AW20, AFM20, AFD20.
- Función Principal: Unión modular y fijación mecánica a pared/panel de unidades FRL.
- Material del Soporte: Acero rolado de alta resistencia con acabado niquelado / zincado.
- Material del Espaciador: Aleación de aluminio / polímero de alta resistencia mecánica con junta de estanqueidad en NBR.
- Marca: SMC
- Modelo: Y200T
Detalles del Producto
- Permite ensamblar y desmontar módulos de tratamiento de aire individuales sin alterar la línea de tubería neumática principal.
- Incluye orificios de montaje ranurados para un ajuste y fijación rápida en estructuras o perfiles de celdas automatizadas.
- Asegura una conexión sellada y a prueba de fugas de aire entre componentes adyacentes.
Imagen ilustrativa. El modelo y accesorios mostrados pueden diferir del producto entregado.
