Descripción

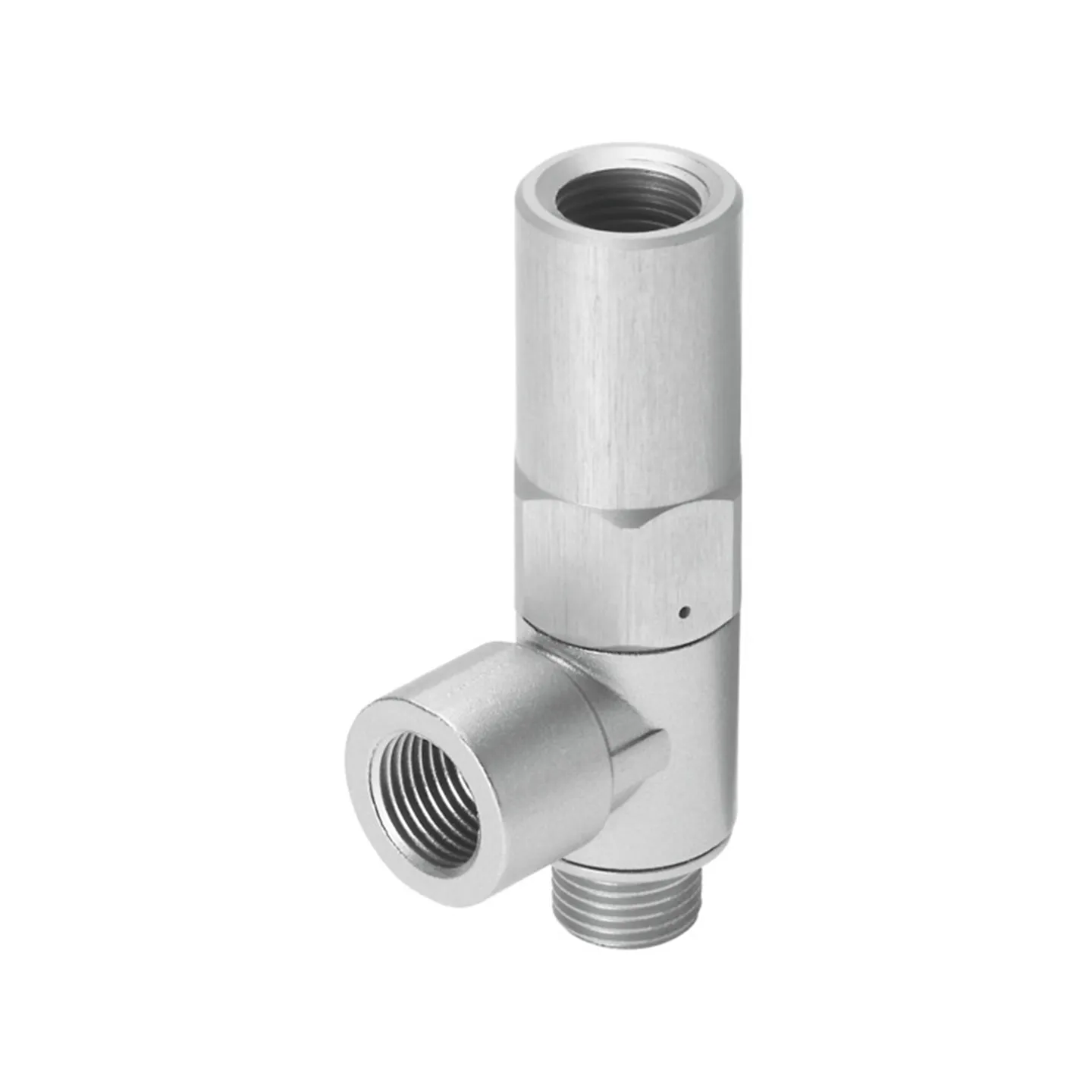

Válvula de retención antirretorno pilotada / desbloqueable neumáticamente (Piloted Check Valve) perteneciente a la serie HGL, fabricada por FESTO [Modelo: HGL-1/8-1/8-B / Número de Parte: 543253]. Diseñada con conexión neumática de entrada rosca hembra G 1/8, salida de montaje directo rosca macho G 1/8 y puerto de pilotaje M5, esta válvula de función permite el bloqueo seguro y mantenimiento de posición en cilindros neumáticos ante caídas de presión o paros de emergencia, habilitando el retroceso o avance del actuador únicamente cuando se aplica una señal de pilotaje neumático.
Características y Especificaciones Técnicas
- Tipo de Componente: Válvula antirretorno desbloqueable pilotada (Piloted Non-Return Valve).
- Familia / Serie: Serie HGL (HGL-B).
- Conexión Neumática 1 (Entrada): Rosca hembra G 1/8.
- Conexión Neumática 2 (Salida / Montaje): Rosca macho G 1/8 orientable.
- Puerto de Pilotaje (Conexión 21): Rosca hembra M5.
- Tipo de Montaje: Atornillable directamente en el puerto del cilindro neumático.
- Fluido de Operación: Aire comprimido según ISO 8573-1:2010 [7:4:4].
- Rango de Presión de Funcionamiento: 0.5 a 10 bar (aprox. 7.25 a 145 PSI).
- Rango de Presión de Pilotaje: 1 a 10 bar.
- Caudal Nominal Normalizado: 300 l/min.
- Material del Cuerpo: Aleación de aluminio anodizado con sellos de NBR.
- Marca: FESTO
- Modelo: 543253
Detalles del Producto
- Función de seguridad que previene la caída accidental de cargas en actuadores verticales ante corte de suministro de aire.
- Cuerpo orientable 360° tras el roscado para facilitar el ruteo y conexión óptima de tuberías neumáticas.
- Diseño compacto HGL-B de alta confiabilidad y respuesta rápida en circuitos de sujeción y paro de emergencia.
Imagen ilustrativa. El modelo y accesorios mostrados pueden diferir del producto entregado.
