Descripción
Variador de frecuencia para corriente alterna (AC Drive / Inversor de velocidad) de la familia PowerFlex 4M, fabricado por ALLEN-BRADLEY (Rockwell Automation) [Modelo: 22F-D6P0N103]. Diseñado para operar con alimentación trifásica de 480 V CA, entrega una potencia nominal de 2.2 kW (3 HP) y una corriente de salida de 6.0 A. Este equipo compacto de control de motores integra un teclado digital fijo con potenciómetro para configuración local y es ideal para el control de velocidad en transportadores, bombas, ventiladores y maquinaria industrial.
Características y Especificaciones Técnicas
- Tipo de Dispositivo: Variador de frecuencia / Inversor de velocidad CA (AC Drive).
- Tensión de Entrada: 380 a 480 V CA, trifásico (3 Fases, 50/60 Hz).
- Tensión de Salida: 0 a 460 V CA, trifásico (Frecuencia de salida: 0 a 400 Hz).
- Potencia Nominal: 2.2 kW (3.0 HP).
- Corriente Nominal de Salida: 6.0 A continuo.
- Interfaz de Usuario: Teclado digital fijo de 4 dígitos con potenciómetro de ajuste de velocidad local.
- Filtro de Emisiones: Sin filtro interno CE (No CE Compliant Filter).
- Freno Dinámico: Incluye transistor de frenado interno (IGBT de freno).
- Puerto de Comunicación: Interfaz serial RS-485 integrada (protocolo Modbus RTU / DSI).
- Grado de Protección: Carcasa IP20 / NEMA Tipo Abierto para montaje en gabinete sobre riel DIN o panel.
- Marca: ALLEN-BRADLEY
- Modelo: 22F-D6P0N103
Detalles del Producto
- Control de motor mediante modulación por ancho de pulso sinusoidal (PWM) con compensación de deslizamiento y control V/Hz para un par constante y suave.
- Diseño de flujo de aire optimizado (alimentación superior y salida de motor inferior) que simplifica el cableado y permite montaje adyacente (Zero-Stacking) para ahorrar espacio en tablero.
- Protección integral contra sobrecorriente, sobretensión, subtensión, sobretemperatura y falla a tierra en la salida del motor.

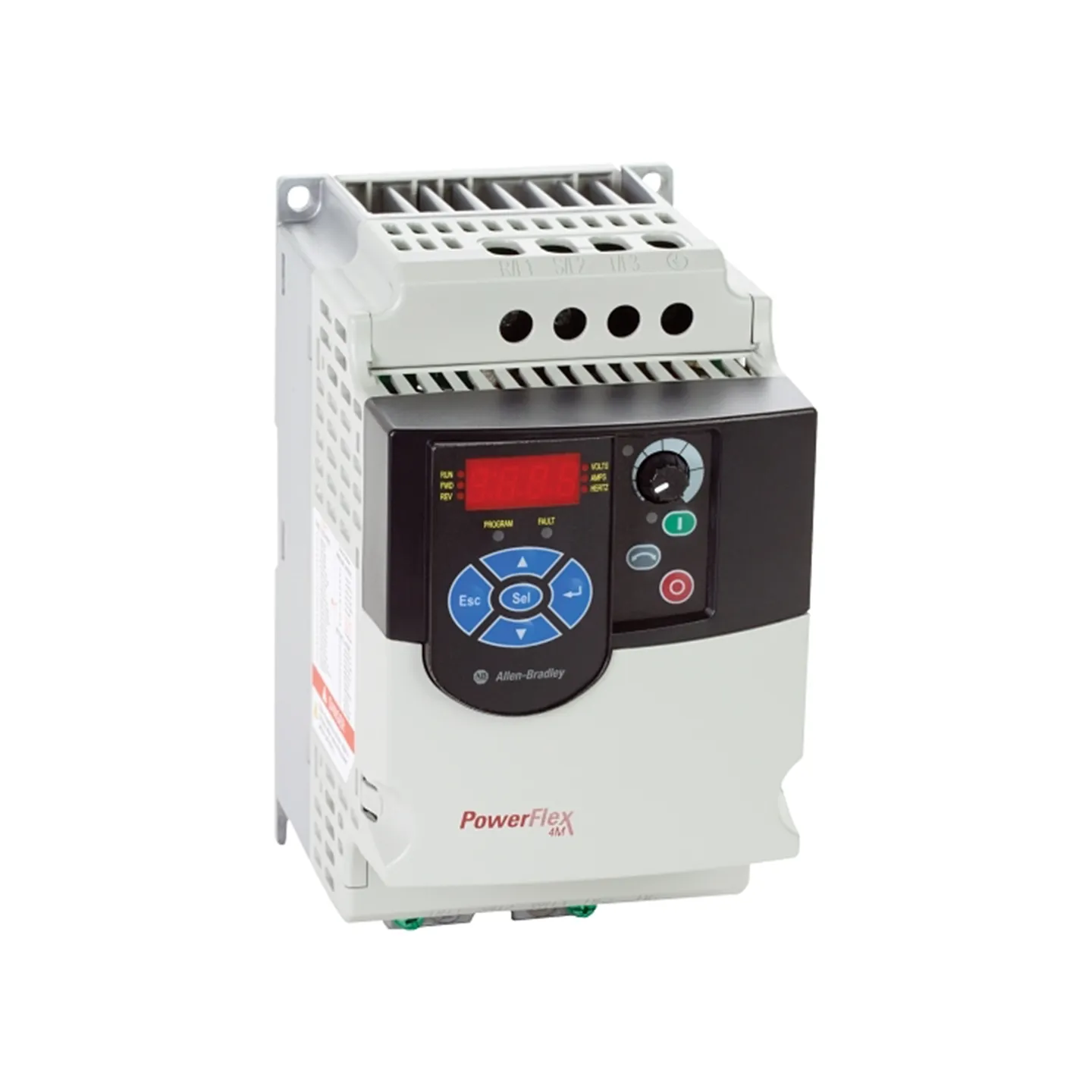

Imagen ilustrativa. El modelo y accesorios mostrados pueden diferir del producto entregado.
